WD240工業數采終端

串口透?jìng)?/p>

數字量采集

模擬量采集

標準協議

無線透?jìng)?/p>

4G上云

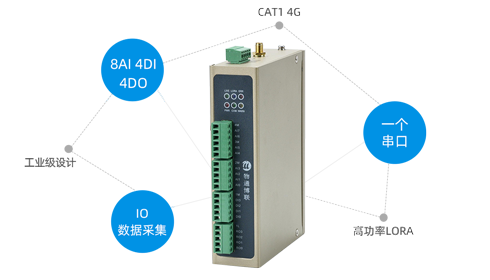

WD240系列工業數傳終端

一款實現多路AI、AO、DI、DO數據采集的無線LORA/4G的數采終端

硬件參數：1路232/485串口，8AI-4DI-4DO等多路IO

聯網功能：CAT1 4G 、高功率LORA（433MHZ、915MHZ）

采集功能：支持采集模擬量、數字量采集，支持快速的脈沖計數

本地透?jìng)鳎和ㄟ^(guò)LORA實現12KM以?xún)?nèi)的無線數據透?jìng)?/p>

云端接入：通過4G實現與云平臺的遠程無線數據監控

應用場景：工廠、礦山、油田、水利、農業、港口等

樣機申請 在線咨詢

豐富的IO采集接口

支持4路的12位高精度模擬量輸入（可選8AI、4DI、4DO或者4AI、8DI、4DO或者4AI、4DI、4DO、4DO或者2AO、6AI、4DI、4DO等多種配置）
支持4路的干、濕接點接線類型，可選的0~60V數字量輸入，支持計數器功能；
支持4路的3A的繼電器輸出，同時支持0~30V直流和0~250V交流信號接入；
具有復用型電路,可以選配成4AI/4DI/4DO/2AO-2AI，適當AI/DI/DO最多可以8路；

無線LORA傳輸功能

內嵌大功率、遠距離的LORA傳輸芯片，發射功率可達30dbm,最大支持12KM的距離傳輸；支持410~493MHz和850~930MHz可選配頻段，國內外均可用；
可靈活配置LORA的信道、功率、空中速率等參數；支持最大幀長和超時時間設定，適合各種數據包和相應速度的場景應用；

標準Modbus RTU協議

支持標準的Modbus RTU協議進行本地的IO控制和數據采集；

無線4G數據上云

支持通過4G網絡實現將串口及IO的數據通過MQTT協議上傳到各種云端平臺和系統；

無線透?jìng)鞴δ?/h3>
支持232或者485串口的無線透?jìng)鳌⒅С贮c(diǎn)對點、點對多點的數據透?jìng)?br>支持不同系統共存的無干擾的數據透?jìng)鳎?/p>

高可靠工業級設計

1）6~35V寬電壓設計、-40~+85℃寬溫設計；
2）隔離的RS232或RS485設計，15KV ESD保護；
3）采用光耦隔離的數字量輸入、精準基準電壓和高可靠性的繼電器設計；

應用場景

有線串口讀寫IO

無線LORA讀寫IO

LORA串口數據透?jìng)?/div>

無線4G數據上云

點對多點本地組網

規格參數

硬件規格
硬件平臺	CPU核心	32位 Arm Cortex-M4
接口特性	電源接口	DC 9V-35V （接線端子）
	串口接口	1個串口(RS232/RS485)，15KV ESD保護，1200~128000bit/s,默認19200
	模擬量輸入	4/8個12位采集精度的AI（可選電流型和電壓型）電流型4~20mA,0~20mA 電壓：0~5V，0~10V等
	數字量輸入	4/8路光耦隔離0~60V，支持干濕節點接入（默認干接點、支持4路計數器）
	數字量輸出	4路3A繼電器輸出250V交流AC ，30V直流 DC（可擴展4路晶體管DO）
	天線接頭	LORA天線：SMA x 1 / 4G天線：SMA x 1
	接線端子	363.81mm,133.81mm,153.81mm
4G（可選）	網絡制式	LTE Cat1 ,最大下行速率10Mbps，最大上行速率5Mbps
LORA（可選）	工作頻段	410~493MHz或者850~930MHz可選
	接收靈敏度	150dBm
	發射功率	22dBm
	通信距離	最大12KM（建議室內2KM，室外8KM）
	空中速率	0.48K~62.5Kbps（最高可達300K）
	發射電流	650mA
	LORA信道	6個信道，可配置

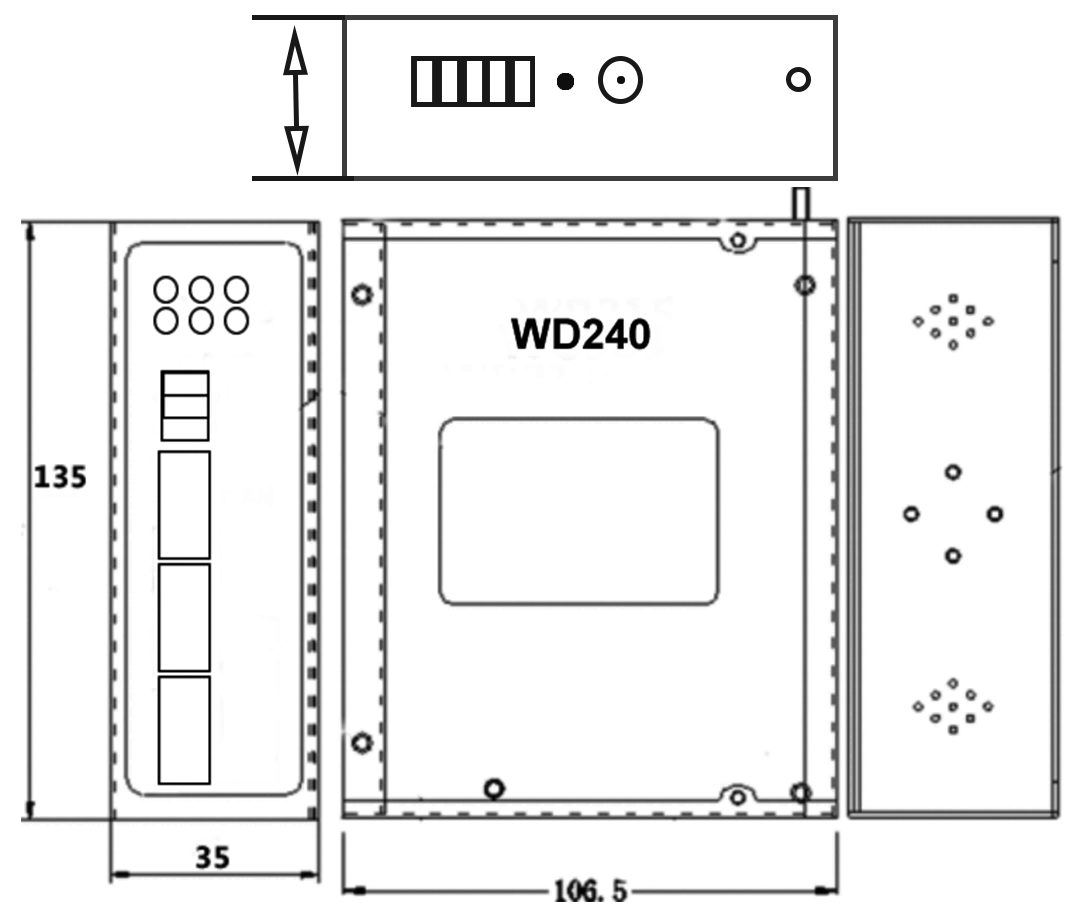

機械特性	外形尺寸	136x106.5x35mm
	安裝方式	導軌
	外殼	金屬殼（土豪金）
	防護等級	IP30
	散熱方式	無風扇散熱
	重量	280g
EMC指標	靜電放電抗擾度	GB/T17626.2-2018,level4
	電快速瞬變脈沖群抗擾度	GB/T17626.4-2018,level4
	振蕩波磁場抗擾度	GB/T17626.18-2016,level4
	射頻電磁場輻射抗擾度	GB/T17626.3-2016,level4
	浪涌(沖擊)抗擾度	GB/T17626.5-2019,level4
	工頻磁場抗擾度	GB/T17626.8-2006,level4
物理特性	振動	GB/T2423.10-2008
	沖擊	GB/T2423.5-2019
	跌落	GB/T2423.8-1995
環境濕度	環境濕度	5 %~ 95% (無凝霜)
	存儲溫度	-40 ℃~ 85℃
	工作溫度	-20℃ ~ 70℃

產品選型

硬件選型
訂貨號	WD240-<N>-<I>-<S>
N（上行網絡）	L（帶LORA模塊）/ G（帶4G模塊）/W (帶WIFI模塊，開發中*)
I（I O模塊）	M0844（M表示模塊，0代表0個AO、8代表8個AI（4AI+4復用型AI），4代表4個DI，4代表4個RO）
S（串口類型）	-232:RS232串口；-485:RS485串口
示例	WD240-LM0844-485（8AI-4DI-4DO，國內頻段：410~493MHz,485串口） WD240-LM0484-232（4DI-4AI-4DI-4RO，國內頻段：410~493MHz，232串口） WD240-LM0448-485（4DO-4AI-4DI-4RO，國內頻段：410~493MHz，485串口） WD240-LM2644-232（2AO-6AI-4DI-4RO，國內頻段：410~493MHz，232串口） WD240-LM0844-485（8AI-4DI-4DO，海外頻段：850~930MHz，485串口） WD240-GM0844-485（8AI-4DI-4DO，4G CAT1,485串口）等

物通博聯，助您開啟工業數字化和智能化之路

申請樣機
