一、方案概述

產業園區內往往存在多種類型的企業，其生產設備復雜多樣，能源消耗種類繁多，包括電力、水、氣、熱等。傳統的能耗監測方式難以實現對如此分散且復雜的能源數據進行實時、精準的采集與分析。物通博聯能源管理系統通過部署工業網關，實現了對園區內各個角落的能耗數據進行全方位、多層次的采集與整合。 工業網關作為連接現場設備與云端平臺的橋梁，具備強大的數據采集、協議轉換以及邊緣計算能力。在產業園區中，它能夠適配不同廠家、不同型號設備的通信協議，將來自各類智能電表、水表、氣表等設備的數據進行快速采集，并轉換為統一格式，通過有線或無線通信網絡，安全、穩定地傳輸至園區能源管理平臺中。平臺則對這些海量數據進行存儲、清洗、分析與可視化展示，為園區管理者提供直觀、準確的能耗信息，助力其做出科學的能源管理決策。

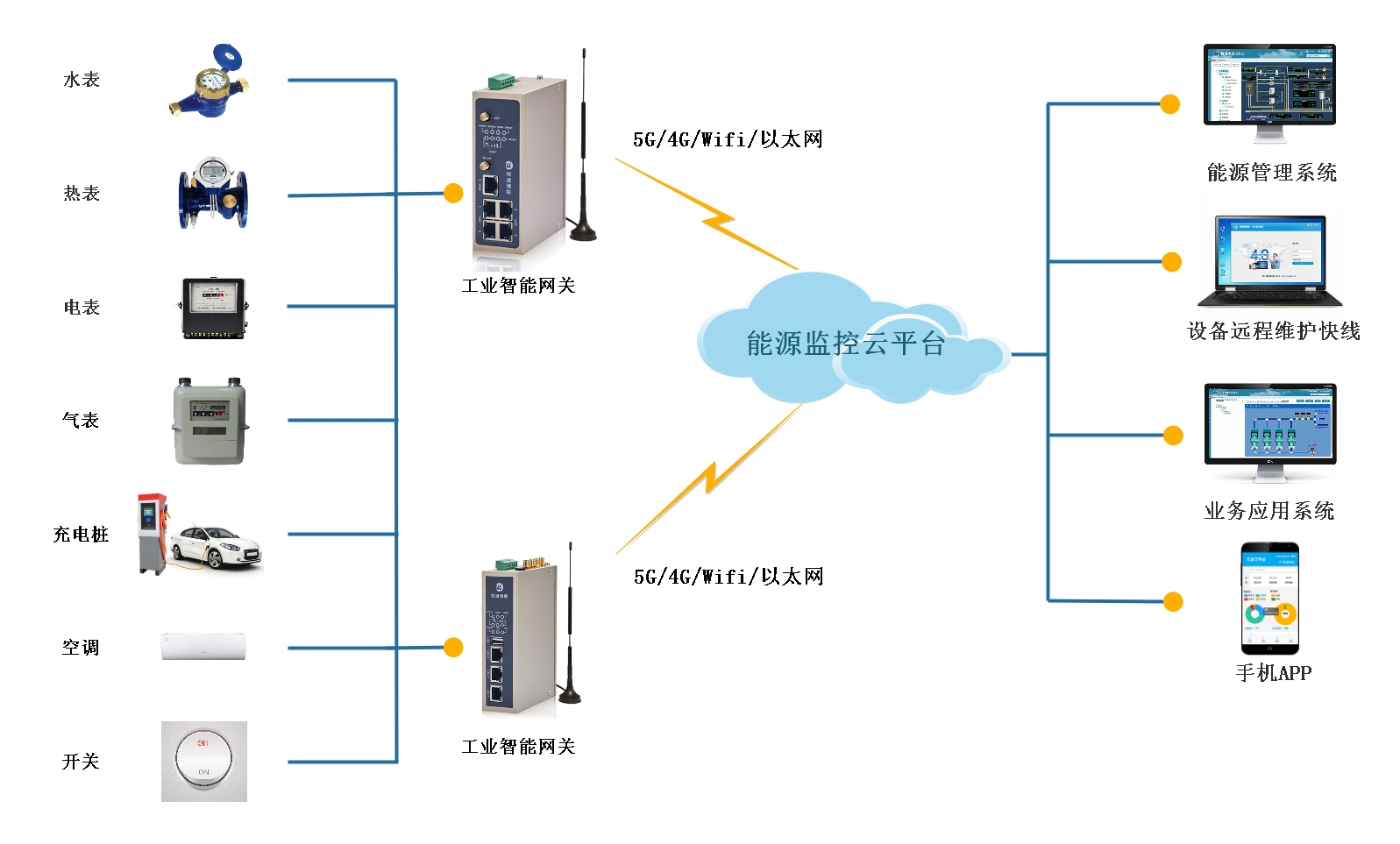

二、系統架構

（一）設備層

設備層是整個分布式能耗監測系統的基礎，涵蓋了園區內所有與能源消耗相關的設備。這包括生產設備，如各類機床、生產線等，其運行過程中消耗大量電能；公用設施設備，如空調系統、照明系統、電梯等。將這些設備接入電表并集中拉線到配電室中、

（二）工業網關層

工業網關在系統中起到承上啟下的關鍵作用。將電表通過RS485串口接入工業網關中，能夠實時采集電能數據并通過5G/4G等方式對接到園區能源管理平臺中，在網絡出現故障時，能夠將數據暫時存儲在本地，待網絡恢復后自動完成斷點續傳。

（三）平臺層

園區能源管理平臺作為人機交互的核心，承擔著數據存儲、處理、分析以及應用展示的重任。平臺對工業網關上傳的數據進行可視化處理，將能耗數據以直觀的圖表、圖形等形式展示給用戶，幫助園區管理者和企業快速了解能耗狀況，及時發現問題并制定相應的節能措施。

三、實現功能

（1）按日、月、年以報表的形式統計建筑水、電、氣分類總用能，實現建筑、樓層、企業、能耗類型等單個或組合統計并導出excel，也能生成曲線圖或柱狀圖。

（2）形成各個企業能耗成本報表的自動核算，并匯總形成園區總能耗，關聯光伏儲能登系統與峰谷電價，為打造節能機制提供充足的數據支持，作出科學合理決策。

（3）依照國家要求合理部署區域限電、限水等規則，在監測到超標數據時自動通過微信、短信、郵件等告警，并將數據對接到國家管理部門平臺中，協同工作落實相關措施。

（4）將各項數據插入數據庫并定時保存更新，形成持續性的節能監測優化機制，動態調整節能指標，采取合理設備、制度去進行節能改造，更進一步挖掘節能空間。
