某工廠自動化生產線中，一臺西門子S7-1200 PLC通過以太網接入車間交換機，需與上位機（SCADA系統）及另一臺跨網段的PLC（位于辦公區）進行實時數據交互。交換機為普通二層非網管型設備，未劃分VLAN。經過排查發現兩臺PLC出現相同IP沖突問題，導致上位機不能通過交換機進行通信，數據無法傳輸。

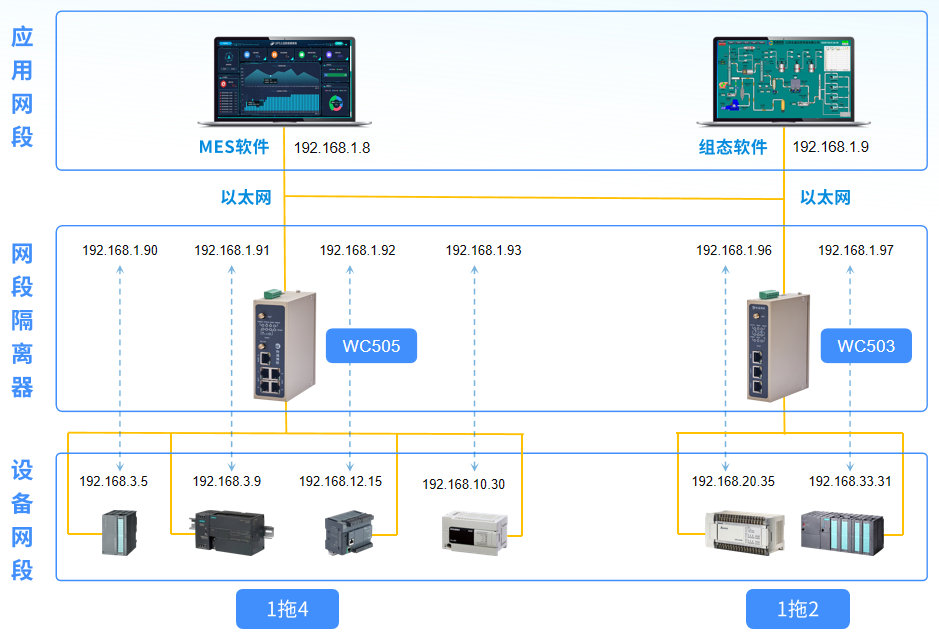

由于該PLC修改需要更改到程序，而觸摸屏也沒有源程序，加上設計這套程序的工程師也已離職，因此直接修改設備IP的方案并不可取。對此，物通博聯提供基于網段隔離器（NAT網關）的解決方案，能夠在不修改PLC程序的同時快速解決IP沖突與遠程通信問題。 網段隔離器基于NAT（IP地址轉換）技術，能夠將不同網段IP分隔開來，將相同IP轉換為不同IP，將不同網段轉換為同一網段，同時依據有線/無線等方式將數據對接到上位機或云平臺中。它能夠兼容多種PLC、CNC等，在保障網絡安全隔離的前提下，確保設備數據在多網段間準確、穩定地交互。

通過登錄網關的管理界面，開啟NAT功能。將網關LAN口設置為一個獨立的子網段，例如172.16.1.0/24，為每臺PLC設備分配該子網段內的唯一IP地址，如172.16.1.10-172.16.1.20。NAT網關會將PLC設備發出的數據報文中的源IP地址轉換為網關WAN口的IP地址，實現不同IP地址的PLC設備與工廠網絡的通信，避免與工廠網絡其他設備的IP沖突。
