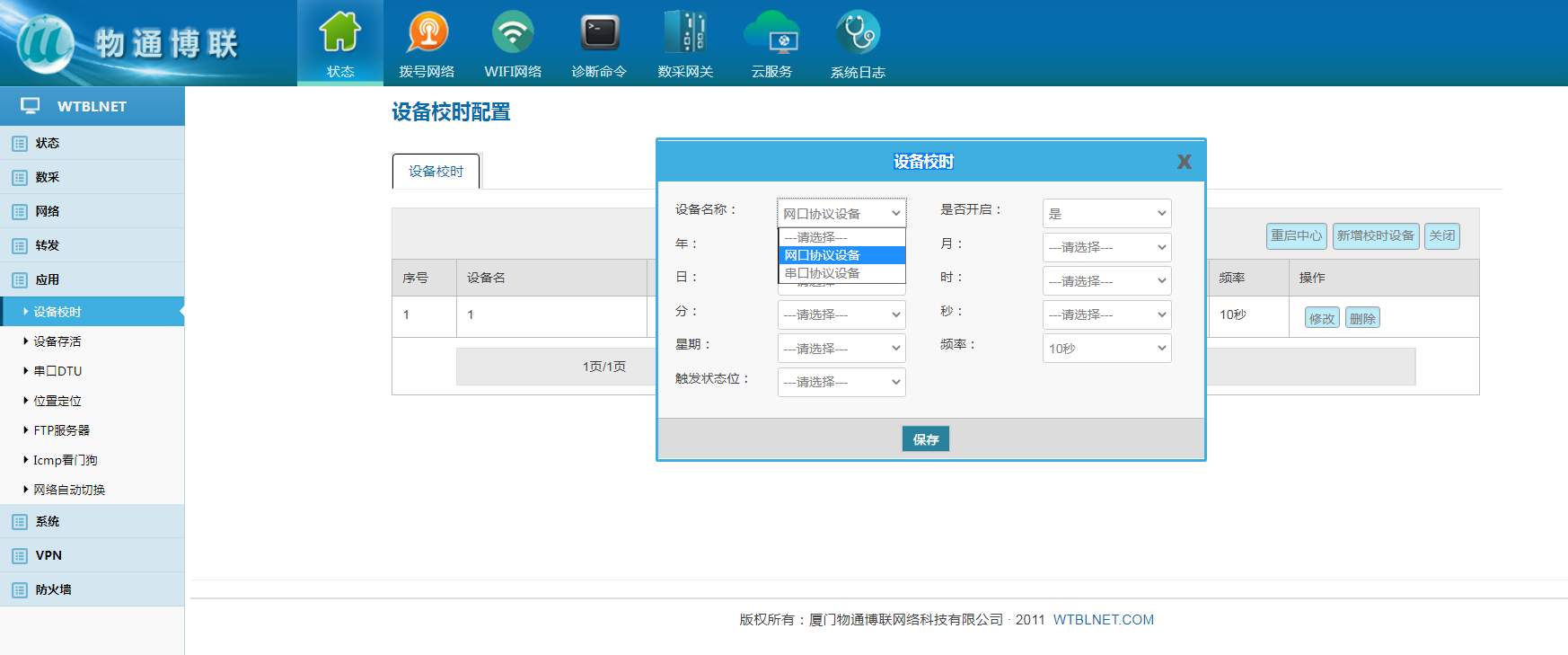

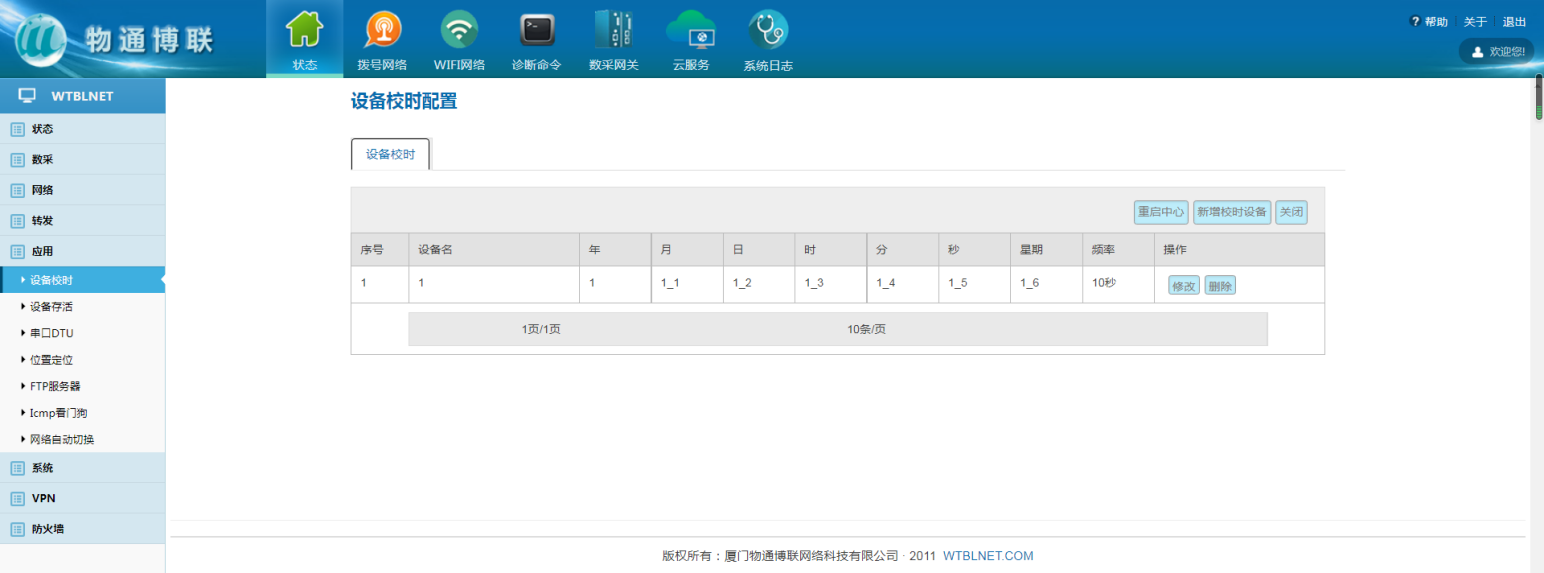

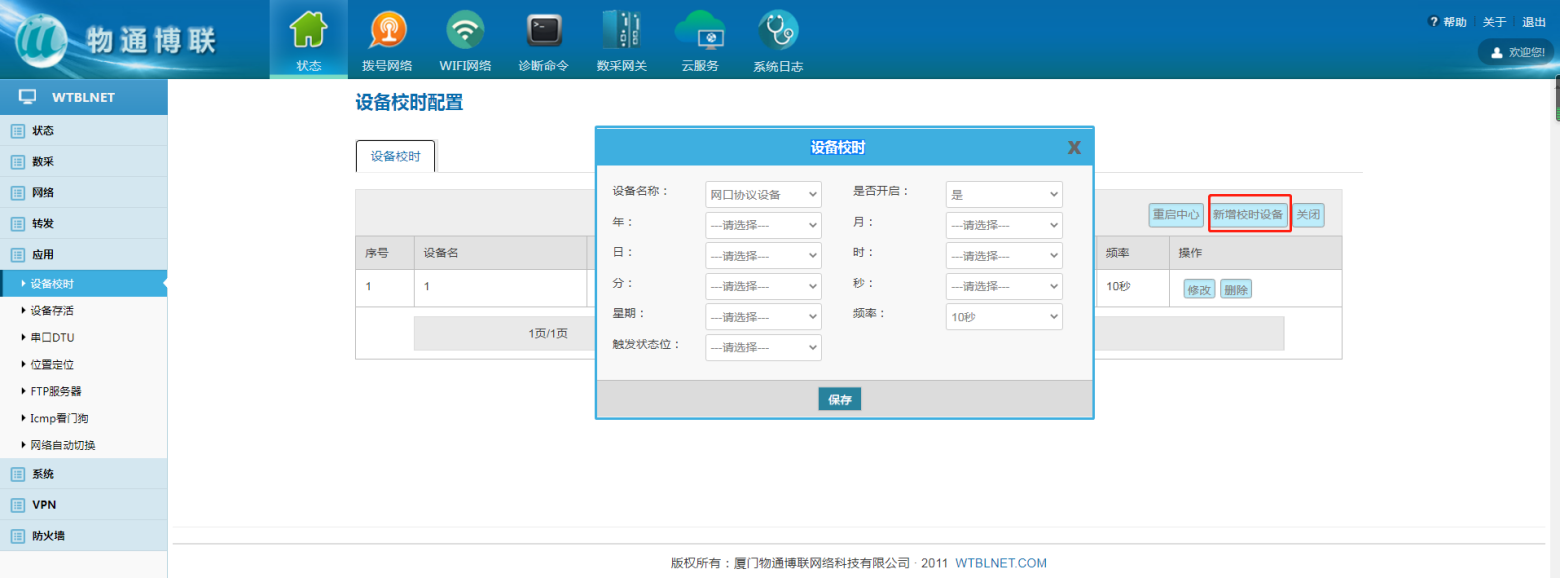

先選擇對應的設備，“是否開啟”、“頻率”根據需求進行選擇。對應“年”、“月”、“日”、“時”、“分”、“秒”、“星期”（1-7）可選擇該設備數采配置里面所添加的變量（可以選擇部分需要校時的參數，如“星期”不需要可放空），支持配置添加網關下多臺設備同時校時。

觸發狀態位：會給PLC寫入一個值，根據頻率時間，每到對時周期時，網關會向PLC寫入1，等待三秒在寫入0。

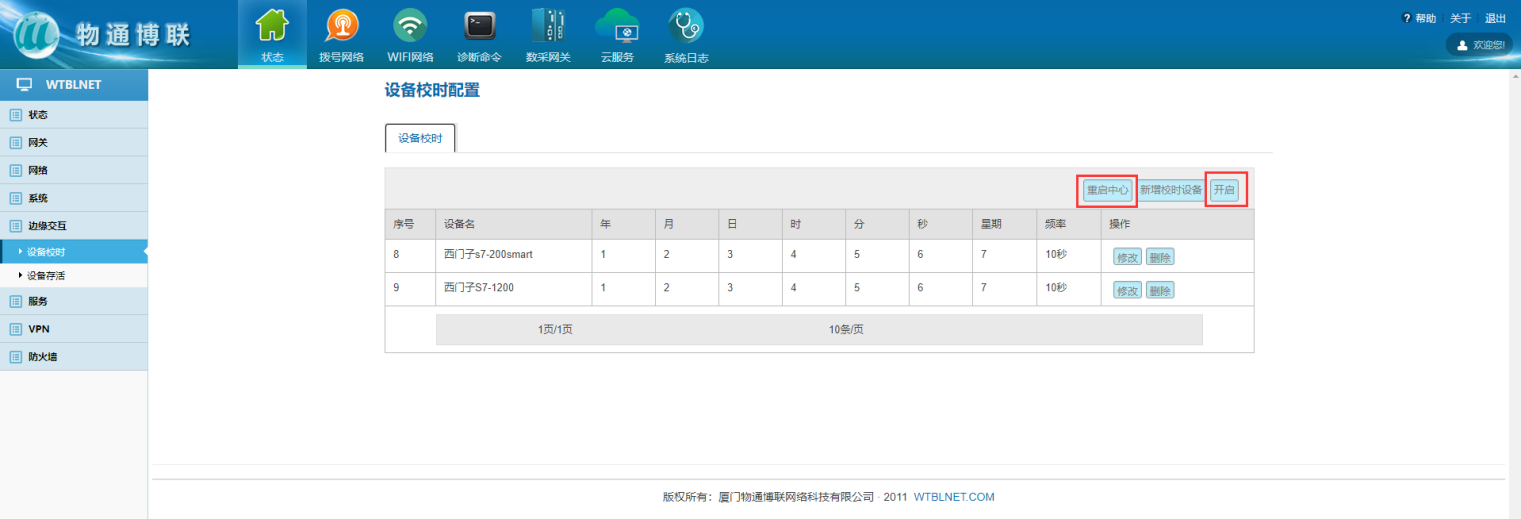

點擊“開啟”按鈕（注意：當該設備校時功能處于關閉狀態時，該按鈕顯示開啟，反之顯示關閉）；點擊“重啟中心”按鈕，等待提示成功，使配置生效。

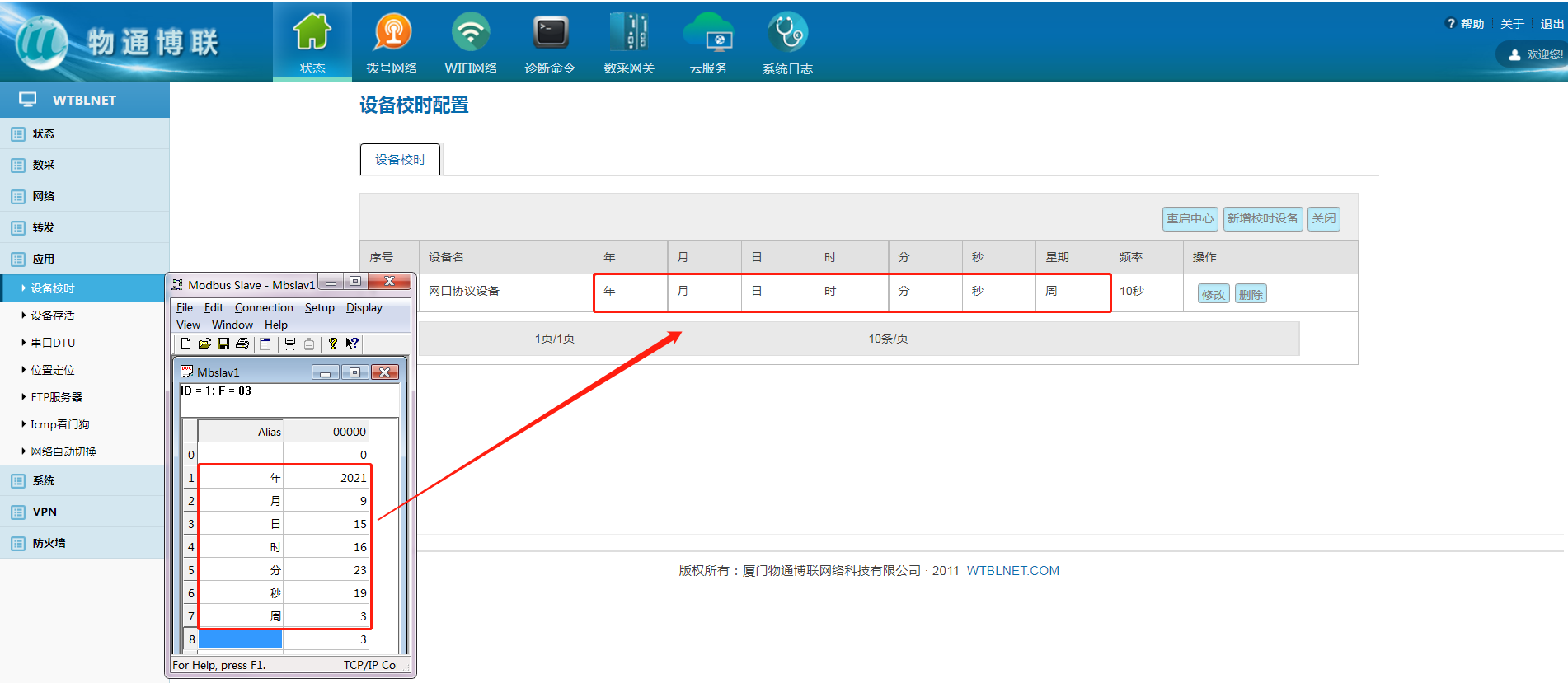

注：截圖使用Modbus Slave軟件模擬需要校時的設備。
